Цена по запросу
РАСХОД/ТОЛЩИНА НАНЕСЕНИЯ
Расход состава: от 15 кг/кв.м на 6 мм толщины слоя
от 23 кг/кв.м на 10 мм толщины слоя
Толщина нанесения: 6 - 10 мм
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в качестве напольного покрытия для общественных, промышленных и производственных помещений. Рассчитан на эксплуатацию при воздействии постоянного пешеходного движения, транспортных средств и погрузчиков на пневмоходу, постоянное движение тяжело нагруженных тележек на пластиковых колёсах на таких объектах как:
• паркинги, гаражные боксы, автостоянки
• предприятия пищевой, перерабатывающей промышленности
• холодильные и морозильные камеры
• ремонтно-сборочные предприятия и мастерские
• химические предприятия
• предприятия энергетики
• складские помещения
• сельскохозяйственные комплексы
• фармацевтические производства
ОПИСАНИЕ

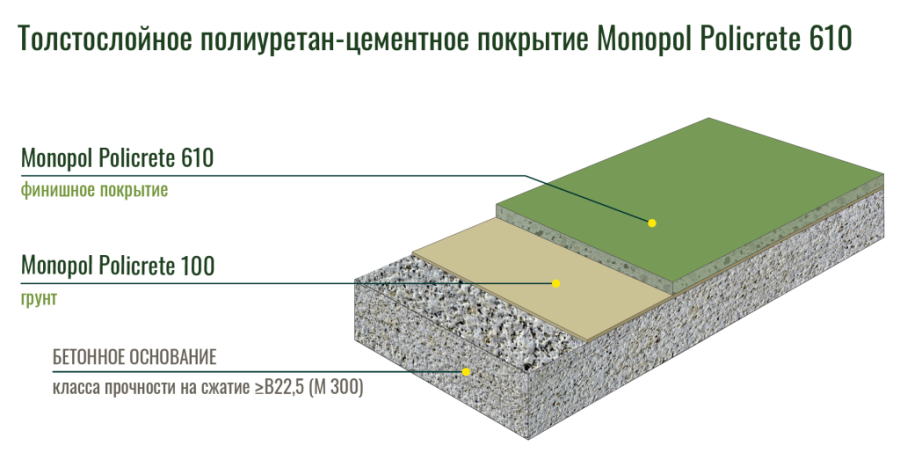

MONOPOL Policrete 610 - толстослойный трехкомпонентный состав на основе полиуретановой смолы с минеральным заполнителем, толщиной нанесения от 6 до 10 мм.
ПРЕИМУЩЕСТВА
- бесшовность
- стойкость к перепадам температур:
- от - 25ºС до + 80ºС (при толщине 6 мм)
- от - 40ºС до + 120ºС (при толщине 10 мм)
- химстойкость
- износостойкость
- искробезопасность
- гигиеничность (отсутствие пылеобразования, лёгкость в уборке)
MONOPOL Policrete 610 применяется на бетонных основаниях. Основание должно быть прочным, очищенным от отслаивающихся элементов, пыли, масел, краски, следов износа резины и прочих веществ, препятствующих адгезии. Прочность основания на растяжение должна составлять в среднем 1,5 МПа, а прочность на сжатие – не менее 25 МПа. Необходимо наличие правильно выполненной гидроизоляции. Влажность основания должна быть не более 12%. Температура основания в момент нанесения должна составлять от +10ºС до +25ºС. Относительная влажность воздуха не должна превышать 80%.
ПОДГОТОВКА ПОВЕРХНОСТИ
Для обеспечения адгезии покрытия с бетонным основанием необходимо удалить верхний загрязненный слой, с целью открытия пор. Поверхность основания подготавливается мозаично-шлифовальным оборудованием с алмазными инструментом, либо фрезеровальным оборудованием. Перед нанесением грунтовочного слоя поверхность обеспыливается с помощью промышленного пылесоса. Сколы, выбоины и поврежденные участки основания необходимо отремонтировать составами, например MONOPOL BR или MONOPOL Hard. В местах примыканий к стенам, дверям, колоннам, закладным элементам, границам укладки нарезают штрабу. Глубина и ширина штрабы должна быть не менее проектной толщины покрытия.
ИНСТРУМЕНТ И ОБОРУДОВАНИЕ
Бетономешалка, строительные правила.
НАНЕСЕНИЕ
Грунтование:
Подготовленная поверхность тщательно загрунтовывается MONOPOL Policrete 100. Нормы расхода материала зависят от пористости основания и составляет 400-600 г/кв.м. Устройство пола без этого грунта приведет к подъёму пузырьков воздуха из чернового пола и появлению на поверхности дефектов. Стоит отметить, что MONOPOL Policrete 100 повышает прочность пола и снижает вероятность возникновения дефектов во время нагрузок, поэтому гарантийные свойства полиуретанцементного пола можно получить только при использовании предварительного грунтования составом MONOPOL Policrete 100. До нанесения покрытий для полов должно пройти не менее 16 часов и не более 48 часов.
Нанесение основного слоя:
Компонент «А» рекомендуется предварительно взболтать 20-30 сек. в емкости, в которой поставляется. В мешалку выливается компонент «А» и компонент «Б», который также необходимо предварительно взболтать в емкости, в которой поставляется и перемешивается в течении 20-30 сек. (не более!) до образования однородной жидкости. Сразу после этого в мешалку высыпается один мешок компонента В (внимательно следите за отсутствием комков) и перемешивается в течении от 2 до 6 мин до образования однородной массы.
Для того, чтобы избежать появления разнооттеночности необходимо производить все замесы компонентов одинаковое время, по таймеру. При разном времени замеса пигмент раскрывается по-разному, что может приводить к появлению разнооттеночности.
Время перемешивания зависит от температуры основания и температуры продукта:
| Температура,ºС |
10 – 12 |
13 – 15 |
16 – 19 |
20 – 22 |
23 - 25 |
| Время, мин |
6 |
5 |
4 |
3 |
2 |
Не допускать перегрев материала или отдельных компонентов более 25ºС. Готовая смесь немедленно распределяется на основание, выравнивается и уплотняется при помощи правила с заранее выставленным направляющими. Не допускается делать перерывы при нанесении состава более 7-12 минут.
Готовые составы необходимо использовать в течении 7-12 минут. В зависимости от температуры основания и окружающей среды.
Для удаления материала с инструмента необходимо использовать органический растворитель.
Расход состава от 15 кг/кв.м на 6 мм толщины слоя, от 23 кг/кв.м на 10 мм толщины слоя.
На следующий день для закрытия неровностей после укладки рекомендуется нанесение состава MONOPOL Policrete 150 1-2 слоя до получения требуемой гладкой поверхности.
При 20ºС через 12 часов по покрытию можно ходить, через 24 часа покрытие готово к восприятию лёгких транспортных нагрузок, через двое суток готово к восприятию полных транспортных нагрузок и воздействию химически агрессивных жидкостей.
После нанесения финишного покрытия при внешнем осмотре покрытие должно быть ровным, монолитным и не должно иметь отслоений, кратеров, пузырей, лунок, а также трещин, крупных пор и пустот в местах технологических стыков захваток. Ручное нанесение составов допускает несущественные текстурные различия в поверхности или небольшие визуальные рельефы или «рябь», которая при эксплуатации покрытия со временем пропадает.
Допускается незначительное отклонение по ровности покрытия согласно требованиям СП 29.13330.2011 СНиП 2.03.13-88 ПОЛЫ. Контроль уклонов на покрытии осуществляется с помощью полива покрытия водой. Вода должна стекать в трапы и лотки. Поскольку поверхность покрытия текстурная - возможно образование небольших луж, которые в течении получаса должны исчезнуть.
УХОД ЗА ПОВЕРХНОСТЬЮ
Уход за покрытием пола MONOPOL Policrete состоит из следующих операций: систематическая влажная уборка с применением моющих средств, имеющих рН от 7 до 9, как вручную, так и с применением механизмов (моющие машины, пылесосы и т.д.) Температура моющей жидкости должна быть не более 80ºС. В случае необходимости можно воспользоваться растворителями (сольвент, скипидар и др.), затем покрытие обезжирить и протереть насухо.
УСЛОВИЯ ХРАНЕНИЯ, ТРАНСПОРТИРОВКИ. СРОК ГОДНОСТИ
Все компоненты следует хранить в помещениях, при температуре не ниже 5ºС и не выше 30ºС. Мешки с минеральными компонентами следует защищать от влаги и хранить на поддонах на расстоянии 0,5 м от стены. Срок хранения – 12 месяцев с даты изготовления при соблюдении условий хранения и в оригинальной упаковке.
МЕРЫ БЕЗОПАСНОСТИ
Продукт может вызывать раздражение у людей с чувствительной кожей. Необходимо использование защитной одежды, перчаток и очков. В случае попадания состава или его компонентов на слизистые оболочки глаз и органов дыхания или кожных покровов, немедленно промойте тёплой водой и обратитесь к врачу. При работе в закрытых помещениях важно обеспечить соответствующую вентиляцию во время нанесения и высыхания покрытия.
ФИЗИКО-ХИМИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Прочность на сжатие, МПа |
не менее 57 |
|
Прочность на растяжение при изгибе, МПа |
не менее 16,9 |
|
Адгезия покрытия к основанию, МПа |
не менее 4,5 |
|
Ударная прочность, Дж/кв.см |
4,2 |
|
Истираемость, г/кв.см |
не более 0,11 |
| Износостойкость |
AR 0,5 |
|
Плотность, г/куб.см |
2,3 |
|
Твердость по шкале D Шора |
не менее 81 |
|
Степень противоскольжения / коэффициент трения |
R10** /0,7 |
| Водопоглощение, % | 0 |
| Класс пожарной опасности строительных материалов | КМ 1 |
|
Химическая стойкость |
Обладает устойчивостью к воздействию воды, разбавленных и среднеконцентрированных растворов щелочей и кислот, минеральных масел, бензина, растворителей |

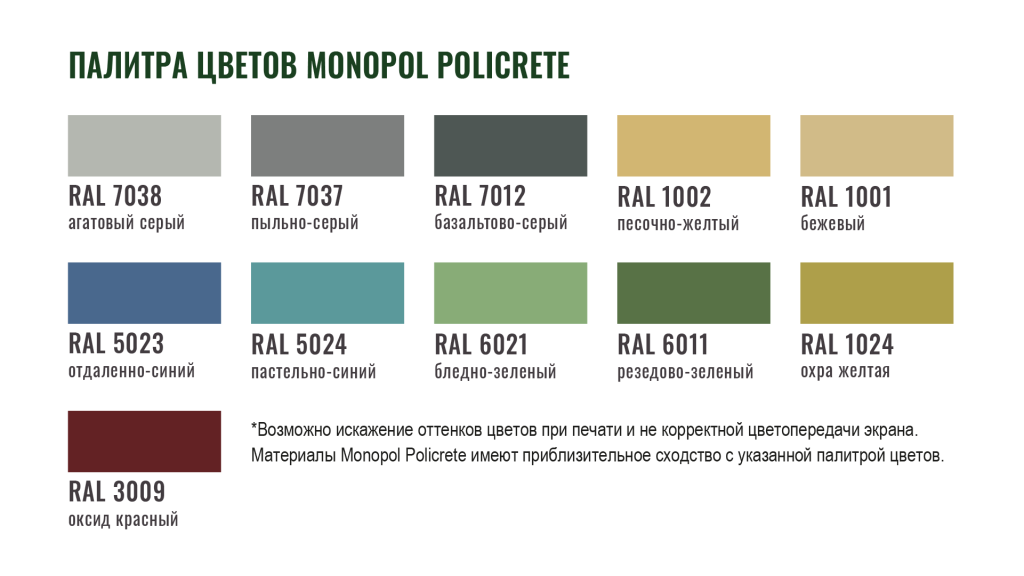

| Цвет |
серый, бежевый, оранжевый, зеленый, красный, синий, желтый* |
*Возможность подбора следующих цветов: серый, бежевый, оранжевый, зеленый, красный, синий, желтый. Подробнее по тел. 8(800)200-50-36
Совпадение цветов различных партий материала не гарантировано. Применяемая технология не гарантирует стабильность цвета под воздействием ультрафиолетового излучения или воздействии концентрированных химических реагентов, при этом изменений физико-механических и / или эксплуатационных свойств покрытия не происходит.
Для придания стойкости к ультрафиолетовому излучению рекомендуется использовать финишный полиуретановый двухкомпонентный лак MONOPOL Policrete 110.

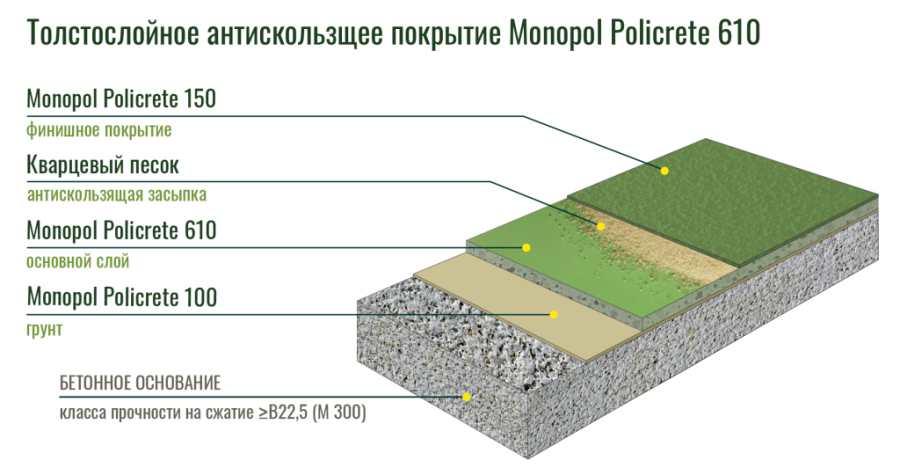

**Степень противоскольжения может быть изменена путем включения в состав системы пола кварцевого песка нужной фракции с последующей запечаткой MONOPOL Policrete 150
ХИМИЧЕСКАЯ СТОЙКОСТЬ
См. приложение №1. Таблица химической стойкости полиуретанцементных составов Monopol Policrete.
СЕРТИФИКАЦИЯ
MONOPOL Policrete 610 имеет все необходимые сертификаты, которые можно скачать по QR-коду или
посмотреть на сайте производителя.
УПАКОВКА
Компонент А: 2,5 кг
Компонент Б: 2,8 кг
Компонент В: 25 кг
Примечание: Информация, приведенная в настоящем документе, основана на обобщенном технологическом и практическом опыте. В связи с невозможностью контролировать условия применения материала, влияющие на технологический процесс, производитель не несет юридической ответственности за неправильное использование или истолкование данной информации.
Технические характеристики материала и его комплектация, приведённые здесь, могут изменяться производителем без предварительного объявления.
Сведения, приведённые в данном описании, соответствуют времени его издания. Рекомендуем, перед началом работ получить консультацию у производителя.
Для получения актуальной информации обращайтесь к производителю материалов MONOPOL
