Monopol Policrete 620 TERRAZZO (6-20 мм) наливной полиуретанцементный пол (фасовка: 35 кг)

Monopol Policrete 620 - толстослойный трехкомпонентный состав на основе полиуретановой смолы с минеральным заполнителем, толщиной нанесения от 9 до 12 мм. Имеет высокие декоративные свойства, не уступающие покрытиям из мрамора и гранита. Вид покрытия TERRAZZO.

РАСХОД/ТОЛЩИНА НАНЕСЕНИЯ
Расход состава: от 21 кг/кв.м на 9 мм толщины слоя
Толщина нанесения: от 9 до 12 мм

ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в качестве напольного покрытия для общественных, промышленных и производственных помещений. В данном покрытии сочетается внешняя привлекательность с высокими эксплуатационными характеристиками. Рассчитан на эксплуатацию при воздействии постоянного пешеходного движения, транспортных средств и погрузчиков на пневмоходу, постоянное движение тяжело нагруженных тележек на пластиковых колёсах на таких объектах как:

• общественные помещения для отдыха, ожидания и т.п.
• общественные помещения при парадном входе в здание
• торгово-развлекательные центры
• паркинги, гаражные боксы, автостоянки
• производственные цеха легкой, пищевой, химической, радиоэлектронной и фармацевтической промышленности

ОПИСАНИЕ
Monopol Policrete 620 - толстослойный трехкомпонентный состав на основе полиуретановой смолы с минеральным заполнителем, толщиной нанесения от 9 до 12 мм. Имеет высокие декоративные свойства, не уступающие покрытиям из мрамора и гранита. Вид покрытия Terrazzo.

ПРЕИМУЩЕСТВА

• эстетичный внешний вид
• бесшовность
• химстойкость
• износостойкость
• искробезопасность
• стойкость к перепадам температур:
•  от -25ºС до +80ºС (при толщине 9 мм)
•  от -40ºС до +20ºС (при толщине 10 мм и более)
• гигиеничность (отсутствие пылеобразования, лёгкость в уборке)

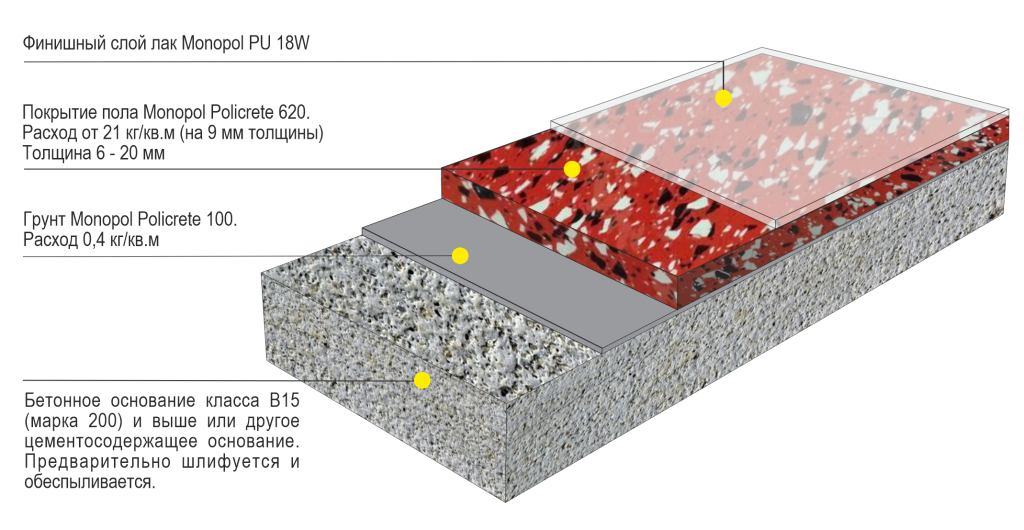

ТРЕБОВАНИЯ К ОСНОВАНИЮ
Monopol Policrete 620 применяется на бетонных основаниях. Основание должно быть прочным, очищенным от отслаивающихся элементов, пыли, масел, краски, следов износа резины и прочих веществ, препятствующих адгезии. Прочность основания на растяжение при изгибе должна составлять в среднем 1,5 МПа, а прочность на сжатие – соответствовать марке не менее М200. Необходимо наличие правильно выполненной гидроизоляции. Влажность основания должна быть не более 12%. Температура основания в момент нанесения должна составлять от +10ºС до +25ºС. Относительная влажность воздуха не должна превышать 80%.

ПОДГОТОВКА ПОВЕРХНОСТИ
Для обеспечения адгезии покрытия с бетонным основанием необходимо удалить верхний загрязненный слой, с целью открытия пор. Поверхность основания подготавливается мозаично-шлифовальным оборудованием с алмазными инструментом, либо фрезеровальным оборудованием. Перед нанесением грунтовочного слоя поверхность обеспыливается с помощью промышленного пылесоса. Сколы, выбоины и поврежденные участки основания необходимо отремонтировать составами, например Monopol BR или Monopol Hard. В местах примыканий к стенам, дверям, колоннам, закладным элементам, границам укладки нарезают штрабу. Глубина и ширина штрабы должна быть не менее проектной толщины покрытия.

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ
Шлифовальное /фрезеровальное / дробеструйное оборудование, промышленный пылесос, шпатели, валики, штроборез, тара, миксер с регулировкой оборотов, ракля, игольчатый валик, малярная лента.

НАНЕСЕНИЕ
Грунтование:
Подготовленная поверхность тщательно загрунтовывается Monopol Policrete 100. Норма расхода материала зависит от пористости и ровности основания и составляет 400-600 г/кв.м. Отгрунтованное основание не должно иметь раковин и проколов на поверхности, при наличии данных дефектов процесс грунтования следует повторить после достаточной полимеризации первого слоя. К нанесению последующих слоев допускается приступать когда поверхность загрунтованного основания перестанет быть липкой. Не допускается устройство пола Monopol Policrete 620 без предварительного грунтования составом Monopol Policrete 100. До нанесения покрытий для полов должно пройти не менее 16 часов и не более 48 часов.

Нанесение основного слоя:
Компонент «А» рекомендуется предварительно взболтать 20-30 сек. в емкости, в которой поставляется. В мешалку выливается компонент «А» и компонент «Б», который также необходимо предварительно взболтать в емкости, в которой поставляется и перемешивается в течении 20-30 сек. (не более!) до образования однородной жидкости. Сразу после этого в мешалку высыпается один мешок компонента «В» (внимательно следите за отсутствием комков) и перемешивается в течении от 2 до 6 мин до образования однородной массы.
Для того, чтобы избежать появления разнооттеночности необходимо производить все замесы компонентов одинаковое время, по таймеру. При разном времени замеса пигмент раскрывается по-разному, что может приводить к появлению разнооттеночности.

Время перемешивания зависит от температуры основания и температуры продукта:

Температура,ºС	от +10 до +12	от +13 до +15	от +16 до +19	от +20 до +22	от +23 до +25
Время, мин	5	4	3	2	2

Не допускать перегрев материала или отдельных компонентов более +25ºС. Готовая смесь немедленно распределяется на основание, выравнивается и уплотняется при помощи правила с заранее выставленными направляющими. Не допускается делать перерывы при нанесении состава более 7-12 минут.
Готовые составы необходимо использовать в течении 7-12 минут. В зависимости от температуры основания и окружающей среды.
Для удаления материала с инструмента необходимо использовать органический растворитель.
Расход состава от 21 кг/кв.м на 9 мм толщины слоя, при укладке, после шлифовки остается 6-7 мм.

ШЛИФОВКА И ОТДЕЛКА ПОКРЫТИЯ
Шлифовка покрытия производится как правило на следующий день после укладки, иначе материал набирает большую прочность и его становится очень тяжело прошлифовать. Сначала производится шлифование алмазным инструментом зернистостью #30, затем шлифование алмазным инструментом зернистостью #50.
Далее покрытие покрывается двумя слоями двухкомпонентного полиуретанового лака Monopol PU 18W с расходом 50 г/кв.м.

При покрытии Monopol PU 18W в емкость для перемешивания выливается 3 литра компонента «А» и  компонента «Б», перемешивается низкооборотистым электрическим миксером 2-3 минуты. Затем наносится на покрытие в два слоя велюровым валиком. Второй слой наносится после высыхания первого слоя до «отлипа» через 1-3 часа (в зависимости от температуры в помещении).

При покрытии Monopol PU 18W при +20ºС - через 3 часа по покрытию можно ходить, через 24 часа покрытие готово к восприятию легких транспортных нагрузок, через двое суток готово к восприятию полных нагрузок.
Абразивные механические нагрузки приводят к появлению следов износа на поверхности покрытия. Данное покрытие можно обновить внешний вид через некоторое время, путём дополнительной шлифовки и покрытием шпатлевкой и лаком. Возможны незначительные отклонения цвета продукта из разных партий.

КОНТРОЛЬ ФИНИШНОГО ПОКРЫТИЯ
После нанесения финишного покрытия при внешнем осмотре покрытие должно быть ровным, монолитным и не должно иметь отслоений, кратеров, пузырей, лунок, а также трещин, крупных пор и пустот в местах технологических стыков захваток. Допустимы мелкие поры от выпавшего при шлифовке заполнителя.
Ручное нанесение составов допускает «эффект волны» на всей площади пола, при этом ровность покрытия должна соответствовать требованиям СП 29.133330.2011 СНиП 2.03.13-88 ПОЛЫ. Контроль уклонов на покрытии осуществляется с помощью полива водой. Вода должна стекать в трапы и лотки. Возможно образование луж, которые в течение получаса должны исчезнуть.

УХОД ЗА ПОВЕРХНОСТЬЮ
Уход за покрытием пола Monopol Policrete состоит из следующих операций: систематическая влажная уборка с применением моющих средств, имеющих рН от 7 до 9, как вручную, так и с применением механизмов (моющие машины, пылесосы и т.д.) Температура моющей жидкости должна быть не более 80ºС. В случае необходимости можно воспользоваться растворителями (сольвент, скипидар и др.), затем покрытие обезжирить и протереть насухо.

УСЛОВИЯ ХРАНЕНИЯ, ТРАНСПОРТИРОВКИ. СРОК ГОДНОСТИ
Все компоненты следует хранить в помещениях, при температуре не ниже +5ºС и не выше +30ºС. Мешки с минеральными компонентами следует защищать от влаги и хранить на поддонах на расстоянии 0,5 м от стены. Срок хранения – 12 месяцев с даты изготовления при соблюдении условий хранения и в оригинальной упаковке.

МЕРЫ БЕЗОПАСНОСТИ
Продукт может вызывать раздражение у людей с чувствительной кожей. Необходимо использование защитной одежды, перчаток и очков. В случае попадания состава или его компонентов на слизистые оболочки глаз и органов дыхания или кожных покровов, немедленно промойте тёплой водой и обратитесь к врачу. При работе в закрытых помещениях важно обеспечить соответствующую вентиляцию во время нанесения и высыхания покрытия.

ФИЗИКО-ХИМИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Прочность на сжатие, МПа	не менее 57
Прочность на растяжение при изгибе, МПа	не менее 14,6
Адгезия покрытия к основанию, МПа	не менее 4,7
Ударная прочность, Дж/кв.см	3,8
Истираемость, г/кв.см	не более 0,14
Износостойкость	AR 0,5
Плотность, г/куб.см	2,3
Твердость по шкале D Шора	не менее 81
Степень противоскольжения	R10
Химическая стойкость	Обладает устойчивостью к воздействию воды, разбавленных и среднеконцентрированных растворов щелочей и кислот, минеральных масел, бензина, растворителей
Цвет*	серый, бежевый, оранжевый, зеленый, красный, синий, желтый*
Упаковка, кг	Комплект 35

*Возможность подбора следующих цветов: серый, бежевый, оранжевый, зеленый, красный, синий, желтый. Подробнее по тел. 8(800)200-50-36

Совпадение цветов различных партий материала не гарантировано. Применяемая технология не гарантирует стабильность цвета под воздействием ультрафиолетового излучения или воздействии концентрированных химических реагентов, при этом изменений физико-механических и / или эксплуатационных свойств покрытия не происходит.

ХИМИЧЕСКАЯ СТОЙКОСТЬ
См. приложение №1. Таблица химической стойкости полиуретанцементных составов Monopol Policrete.

СЕРТИФИКАЦИЯ
Monopol Policrete 620 имеет все необходимые сертификаты, с которыми вы можете ознакомиться в описании продукта или в отдельном разделе СЕРТИФИКАТЫ.

УПАКОВКА
Компонент А: 2,5 кг
Компонент Б: 2,5 кг
Компонент В: 30 кг

Примечание: Информация, приведенная в настоящем документе, основана на обобщенном технологическом и практическом опыте. В связи с невозможностью контролировать условия применения материала, влияющие на технологический процесс, производитель не несет юридической ответственности за неправильное использование или истолкование данной информации.
Технические характеристики материала и его комплектация, приведённые здесь, могут изменяться производителем без предварительного объявления.
Сведения, приведённые в данном описании, соответствуют времени его издания. Рекомендуем, перед началом работ получить консультацию у производителя.
Для получения актуальной информации обращайтесь к производителю материалов MONOPOL
